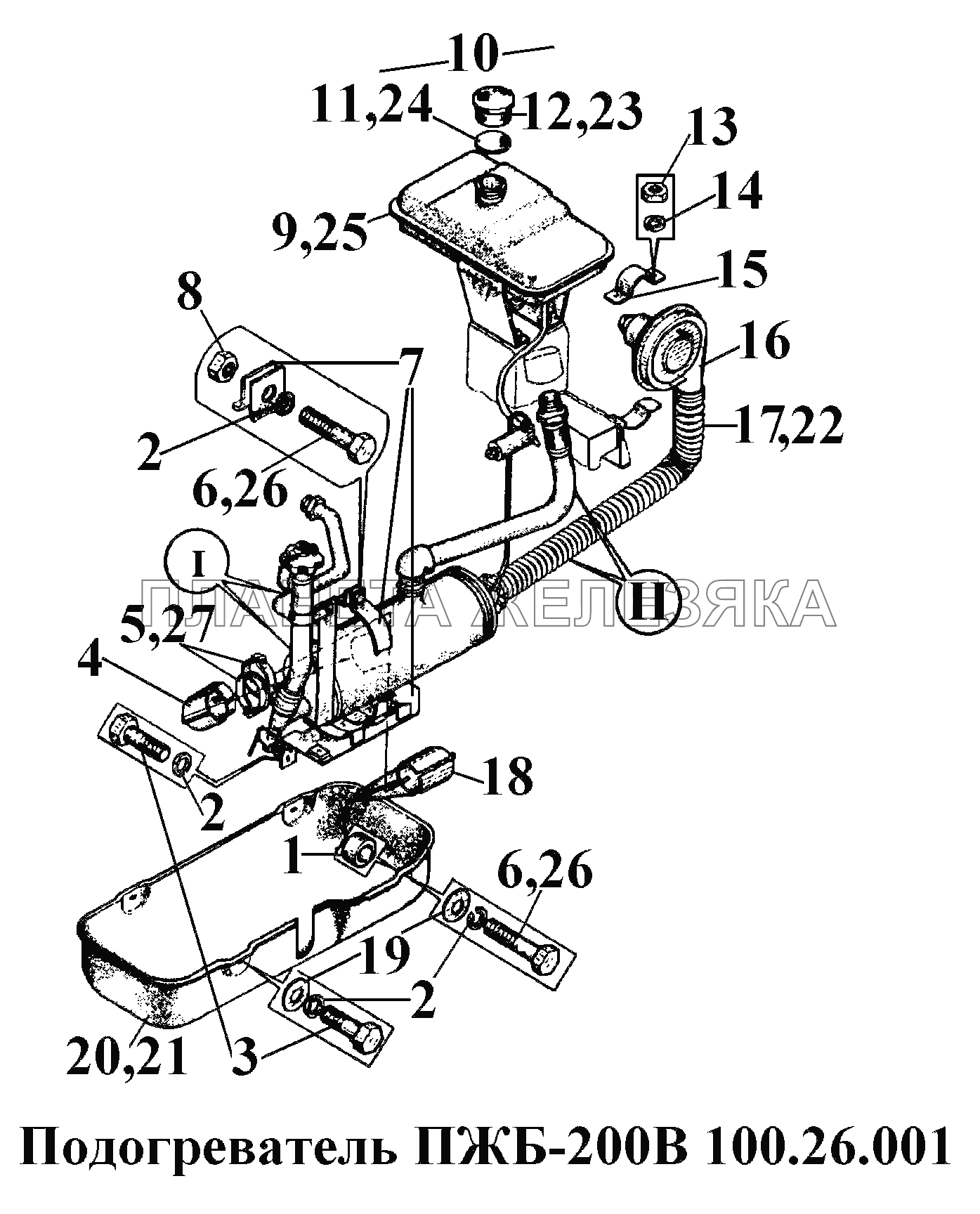

| ← Управление запуском Д.10.23.001 (2) | Подогреватель ПЖБ-200В 100.26.001 (2) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.26.014-10 |
Седло Подробнее |
|
||
| Б77.26.013-10 |
Патрубок промежуточный Подробнее |
|
||
| 1 | Б77.26.107 |
Втулка Подробнее |
|
|
| 2 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 3 | M10.6gx20.88.35-016 |
Болт Подробнее |
|
|
| 4 | Б77.26.013 |
Патрубок промежуточный Подробнее |
|
|
| 5 | 77.06.016 |
Хомутик стяжной Подробнее |
|
|
| 6 | M10.6gx30.58.016 |
Болт Подробнее |
|
|
| 7 | 100.26.014 |
Седло Подробнее |
|
|
| 8 | М10.6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 9 | 100.26.011 |
Бачок топливный Подробнее |
|
|
| 10 | 54.50.045-01 |
Крышка Подробнее |
|
|
| 11 | 54.50.498-1-01 |
Крышка Подробнее |
|
|
| 12 | 54.50.499 |
Прокладка крышки бачка Подробнее |
|
|
| 13 | М8.6Н. 6-016 |
Гайка Подробнее |
|
|
| 14 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 15 | 85.26.209-01 |
Хомут Подробнее |
|
|
| 16 | 85.26.152 |
Вентилятор ПЖБ 300А-1015200 Подробнее |
|
|
| 17 | 100.26.012 |
Кронштейн вентилятора Подробнее |
|
|
| 18 | Б77.26.012 |
Патрубок подводящий Подробнее |
|
|
| 19 | 10.01.10кп.013 |
Шайба Подробнее |
|
|
| 20 | К77.26.101 |
Кожух поддона Подробнее |
|
|
| 21 | К77.26-101-10 |
Кожух поддона Подробнее |
|
|
| 22 | 100.26.012-10 |
Кронштейн вентилятора Подробнее |
|
|
| 23 | 54.50.499-20 |
Прокладка Подробнее |
|
|
| 24 | 54.50.498-1-20 |
Крышка Подробнее |
|
|
| 25 | 100.26.011-10 |
Бачок топливный Подробнее |
|
|
| 26 | M10.6gx30.88.35.016 |
Болт Подробнее |
|
|
| 27 | 77.06.016-10 |
Хомут стяжной Подробнее |
|
