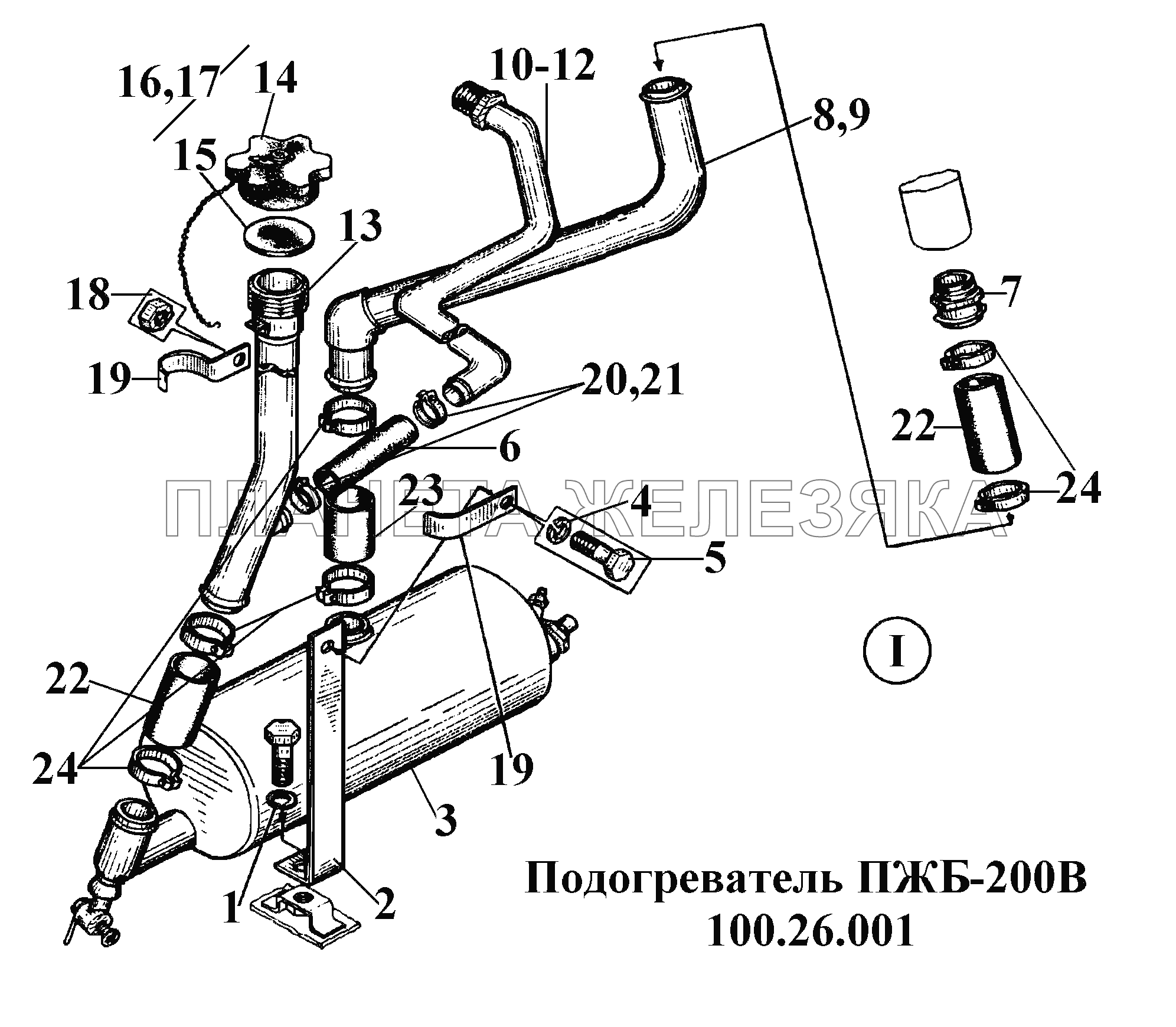

| ← Подогреватель ПЖБ-200В 100.26.001 (1) | Подогреватель ПЖБ-200В 100.26.001 (3) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.06.014-10 |
Хомутик стяжной Подробнее |
|
||
| 1 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 2 | 100.26.109 |
Стойка Подробнее |
|
|
| 3 | 85.26.151 |
Котел ПЖБ-200В-1015010Г4 Подробнее |
|
|
| 4 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 5 | M8.6gx20.88.35.016 |
Болт Подробнее |
|
|
| 6 | 78.76.224 |
Шланг Подробнее |
|
|
| 7 | 85.26.125 |
Штуцер Подробнее |
|
|
| 8 | 78.26.023 |
Трубка паровая Подробнее |
|
|
| 9 | 78.26.023-10 |
Труба паровая Подробнее |
|
|
| 10 | 77.26.018-2 |
Трубка Подробнее |
|
|
| 11 | 77.26.018-2-10 |
Трубка Подробнее |
|
|
| 12 | 77.26.018-2-01 |
Трубка Подробнее |
|
|
| 13 | 100.26.013 |
Труба Подробнее |
|
|
| 14 | 162.26.130 |
Пробка Подробнее |
|
|
| 15 | 162.26.131 |
Прокладка Подробнее |
|
|
| 16 | 162.26.020 |
Пробка Подробнее |
|
|
| 17 | 162.26.020-10 |
Пробка Подробнее |
|
|
| 18 | М8.6Н.6.016 |
Гайка Подробнее |
|
|
| 19 | 77.26.312-02 |
Скоба Подробнее |
|
|
| 20 | 77.06.011 |
Хомутик стяжной Подробнее |
|
|
| 21 | 77.06.011-10 |
Хомутик Подробнее |
|
|
| 22 | 77.66.104 |
Шланг соединительный Подробнее |
|
|
| 23 | 77.26.313 |
Шланг Подробнее |
|
|
| 24 | 77.06.014 |
Хомутик стяжной Подробнее |
|
