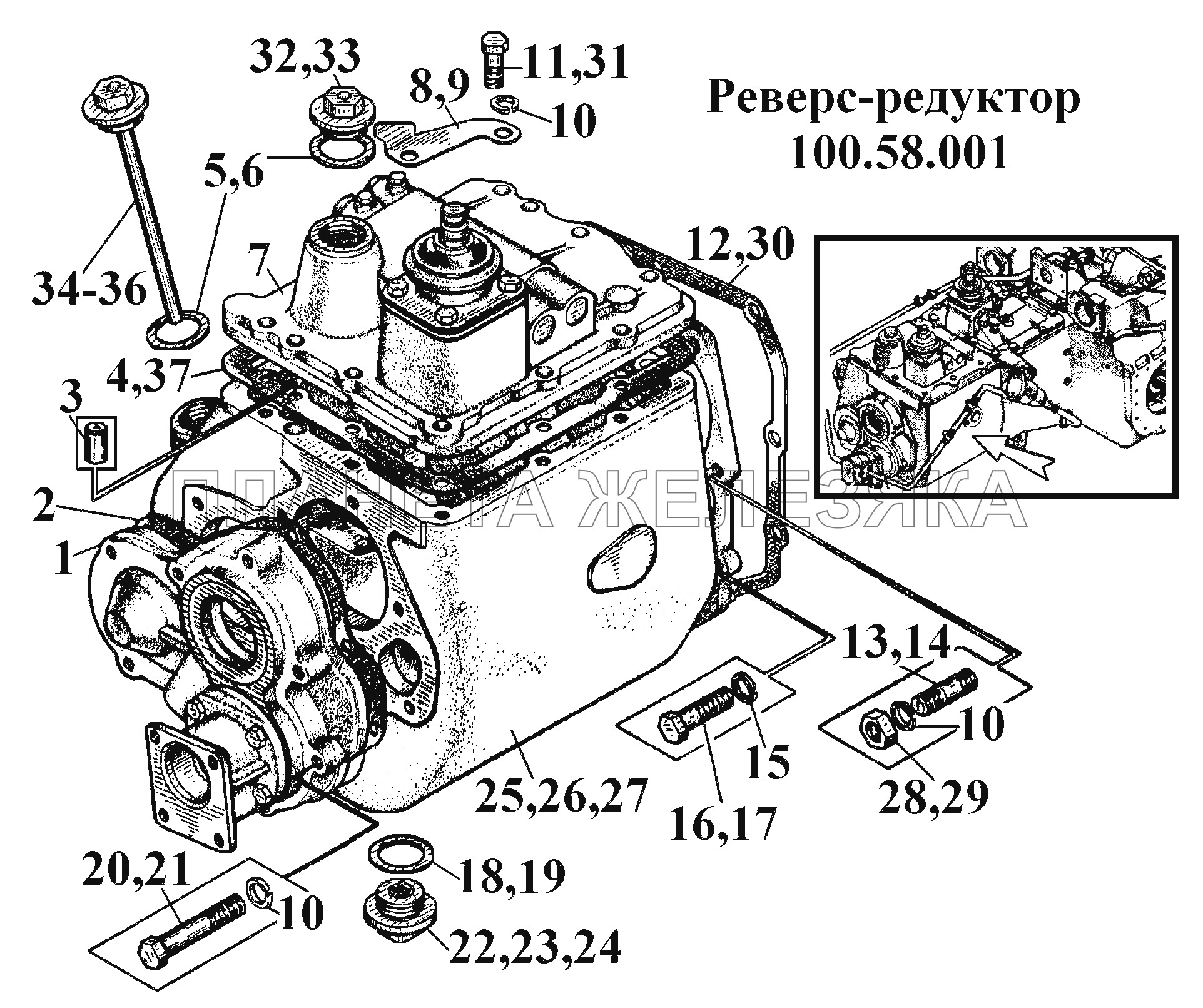

| ← Управление ходоуменьшителем и реверс-редуктором 100.53.002 (2) | Реверс-редуктор 100.58.001 (2) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.52.032-10 |
Крышка верхняя Подробнее |
|
||
| 100.52.032-20 |
Крышка верхняя Подробнее |
|
||
| 100.52.038-10 |
Крышка передняя Подробнее |
|
||
| 100.52.038-20 |
Крышка передняя Подробнее |
|
||
| 100.52.116-20 |
Упор Подробнее |
|
||
| 100.52.225-20 |
Прокладка Подробнее |
|
||
| 1 | 100.52.038 |
Крышка передняя Подробнее |
|
|
| 2 | 100.52.225 |
Прокладка Подробнее |
|
|
| 3 | 77.38.287 |
Штифт Подробнее |
|
|
| 4 | 77.52.230 |
Прокладка Подробнее |
|
|
| 5 | 77.38.203 |
Прокладка пробки Подробнее |
|
|
| 6 | 77.38.203-20 |
Прокладка Подробнее |
|
|
| 7 | 100.52-011 |
Крышка верхняя Подробнее |
|
|
| 8 | 100.52.116-10 |
Упор Подробнее |
|
|
| 9 | 100.52.116 |
Упор Подробнее |
|
|
| 10 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | M10.gx40.88.35.016 |
Болт Подробнее |
|
|
| 12 | 77.55.190 |
Прокладка корпуса увеличителя крутящего момента Подробнее |
|
|
| 13 | 2M10-6gx28.66.016 |
Шпилька Подробнее |
|
|
| 14 | 2M10-6gx28.66.029 |
Шпилька Подробнее |
|
|
| 15 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 16 | M12.6gx45.88.35.016 |
Болт Подробнее |
|
|
| 17 | M12.6gx45.88.35.029 |
Болт Подробнее |
|
|
| 18 | 77.37.203 |
Прокладка пробки Подробнее |
|
|
| 19 | 77.37.203-20 |
Прокладка Подробнее |
|
|
| 20 | M10.6gx65.88.35.016 |
Болт Подробнее |
|
|
| 21 | M10.6gx.65.88.35.029 |
Болт Подробнее |
|
|
| 22 | 77.37.019A |
Пробка с магнитом Подробнее |
|
|
| 23 | 77.37.019A-10 |
Пробка с магнитом Подробнее |
|
|
| 24 | 77.37.019A-20 |
Пробка с магнитом Подробнее |
|
|
| 25 | 77.58.110-01 |
Корпус Подробнее |
|
|
| 26 | 77.58.110-01-10 |
Корпус Подробнее |
|
|
| 27 | 77.58.110-01-20 |
Корпус Подробнее |
|
|
| 28 | M10-6H.6.016 |
Гайка Подробнее |
|
|
| 29 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 30 | 77.55.190-20 |
Прокладка Подробнее |
|
|
| 31 | M10.gx40.88.35.029 |
Болт Подробнее |
|
|
| 32 | 100.52.033 |
Сапун Подробнее |
|
|
| 33 | 100,52.033-20 |
Сапун Подробнее |
|
|
| 34 | 100.52.040 |
Маслоизмеритель Подробнее |
|
|
| 35 | 100.52.040-10 |
Маслоизмеритель Подробнее |
|
|
| 36 | 100.52.040-20 |
Маслоизмеритель Подробнее |
|
|
| 37 | 77.52.230-20 |
Прокладка Подробнее |
|
