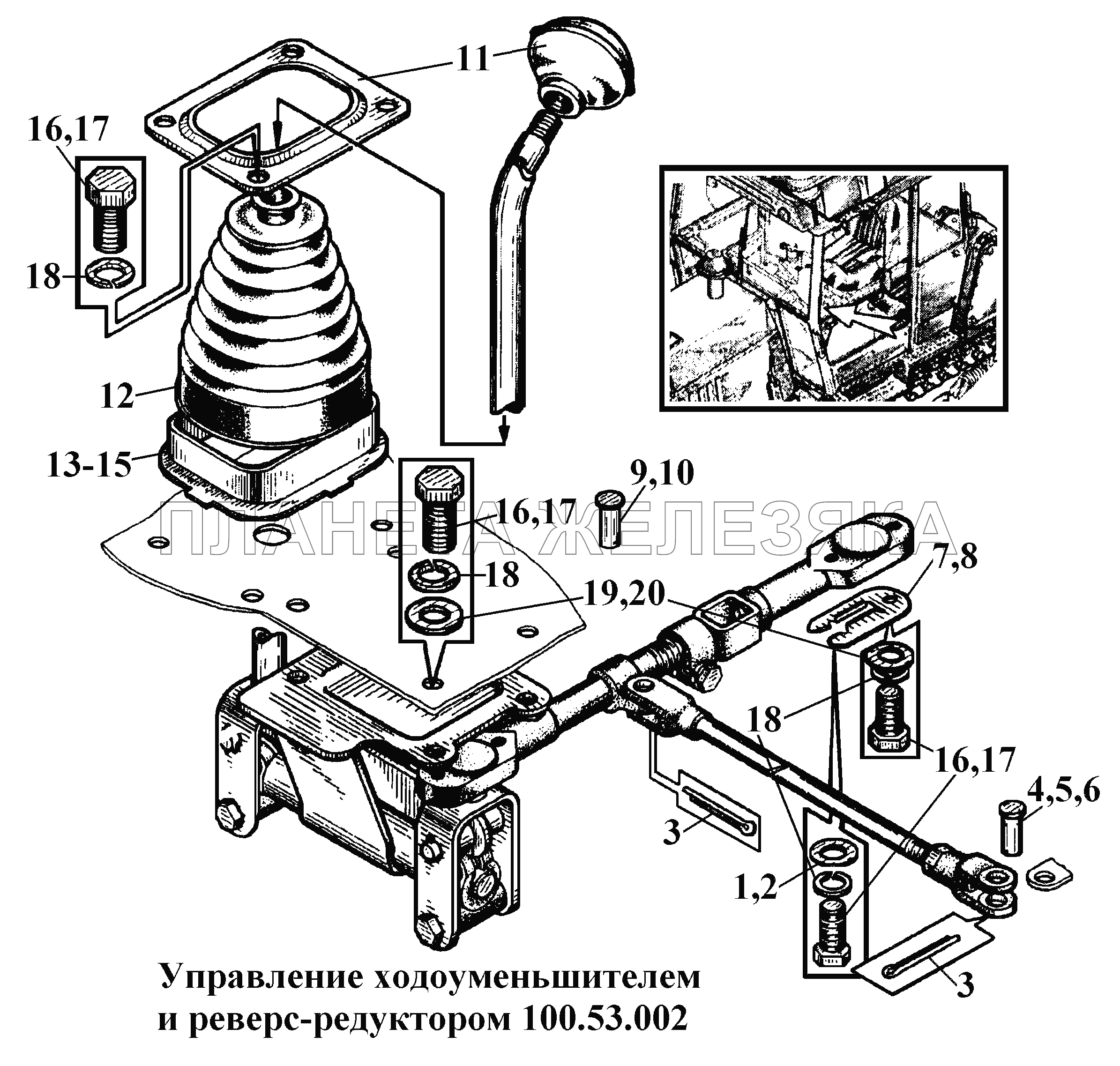

| ← Управление ходоуменьшителем и реверс-редуктором 100.53.002 (1) | Реверс-редуктор 100.58.001 (1) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | С10.01.08кп.013 |
Шайба Подробнее |
|
|
| 2 | С10.01.08кп.0215 |
Шайба Подробнее |
|
|
| 3 | 4x22.016 |
Шплинт Подробнее |
|
|
| 4 | 77.38.228 |
Палец Подробнее |
|
|
| 5 | 77.38.228-10 |
Палец Подробнее |
|
|
| 6 | 77.38.228-20 |
Палец Подробнее |
|
|
| 7 | 100.53.167 |
Планка запорная Подробнее |
|
|
| 8 | 100.53.167-20 |
Планка запорная Подробнее |
|
|
| 9 | К77.40.368 |
Палец Подробнее |
|
|
| 10 | К77.40.368-20 |
Палец Подробнее |
|
|
| 11 | 100.53.122 |
Пластина прижимная Подробнее |
|
|
| 12 | 100.53.123 |
Чехол Подробнее |
|
|
| 13 | 100.53.129 |
Основание Подробнее |
|
|
| 14 | 100.53.129-10 |
Основание Подробнее |
|
|
| 15 | 100.53.129-20 |
Основание Подробнее |
|
|
| 16 | M10-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 17 | M10-6gx20.88.35.029 |
Болт Подробнее |
|
|
| 18 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 19 | С10.01.08кп.0215 |
Шайба Подробнее |
|
|
| 20 | С10.01.08кп.013 |
Шайба Подробнее |
|
