| ← Вал отбора мощности. Вал ведущий 88.41.004 (2) | Установка механизма уравновешивания 41-23с1-3 → |

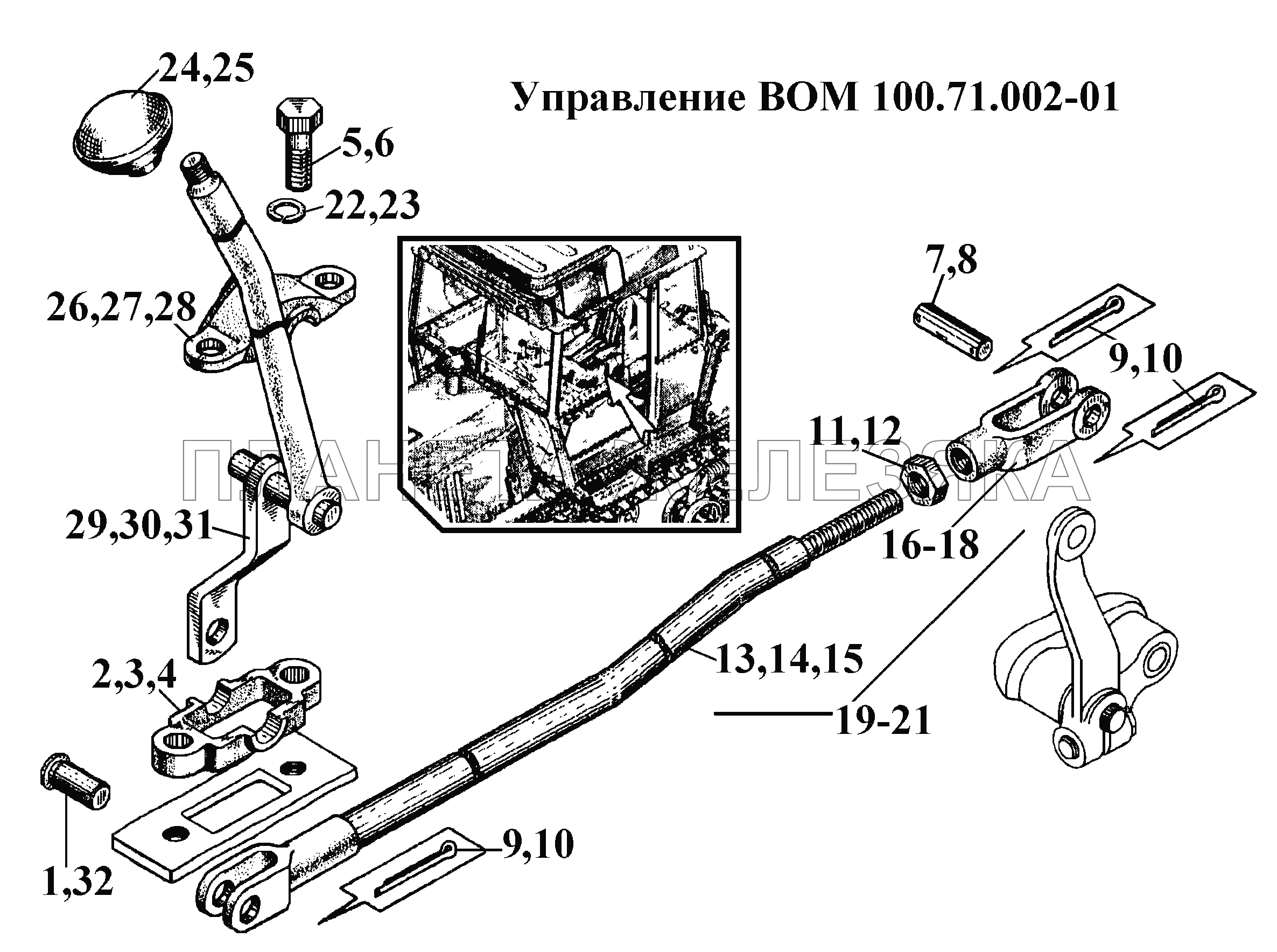

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 77.38.228 |
Палец Подробнее |
|
|
| 2 | 100.64.136 |
Основание Подробнее |
|
|
| 3 | 100.64.136-10 |
Основание Подробнее |
|
|
| 4 | 100.64.136-20 |
Основание Подробнее |
|
|
| 5 | M10.6gx40.88.35.029 |
Болт Подробнее |
|
|
| 6 | M10.6gx40.88.35.016 |
Болт Подробнее |
|
|
| 7 | A40-18-01-20 |
Палец Подробнее |
|
|
| 8 | A40-18-01 |
Палец Подробнее |
|
|
| 9 | 4x22.016 |
Шплинт Подробнее |
|
|
| 10 | 4x22.029 |
Шплинт Подробнее |
|
|
| 11 | M12x1,25-6H.04.029 |
Гайка Подробнее |
|
|
| 12 | M12x1,25-6H.04.016 |
Гайка Подробнее |
|
|
| 13 | 100.71.016 |
Тяга с вилкой Подробнее |
|
|
| 14 | 100.71.016-10 |
Тяга с вилкой Подробнее |
|
|
| 15 | 100.71.016-20 |
Тяга с вилкой Подробнее |
|
|
| 16 | 88.40.373 |
Вилка Подробнее |
|
|
| 17 | 88.40.373-10 |
Вилка Подробнее |
|
|
| 18 | 88.40.373-20 |
Вилка Подробнее |
|
|
| 19 | 100.71.015 |
Тяга с вилками Подробнее |
|
|
| 20 | 100.71.015-10 |
Тяга с вилками Подробнее |
|
|
| 21 | 100.71.015-20 |
Тяга с вилками Подробнее |
|
|
| 22 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 23 | 10.65Г.0212 |
Шайба Подробнее |
|
|
| 24 | А13.04.000А |
Рукоятка Подробнее |
|
|
| 25 | А13.04.000А-20 |
Рукоятка управления Подробнее |
|
|
| 26 | 100.64.137 |
Крышка Подробнее |
|
|
| 27 | 100.64.137-10 |
Крышка Подробнее |
|
|
| 28 | 100.64.137-20 |
Крышка Подробнее |
|
|
| 29 | 100.71.011 |
Рычаг верхний Подробнее |
|
|
| 30 | 100.71.011-10 |
Рычаг верхний Подробнее |
|
|
| 31 | 100.71.011-20 |
Рычаг верхний Подробнее |
|
|
| 32 | 77.38.228-20 |
Палец Подробнее |
|
