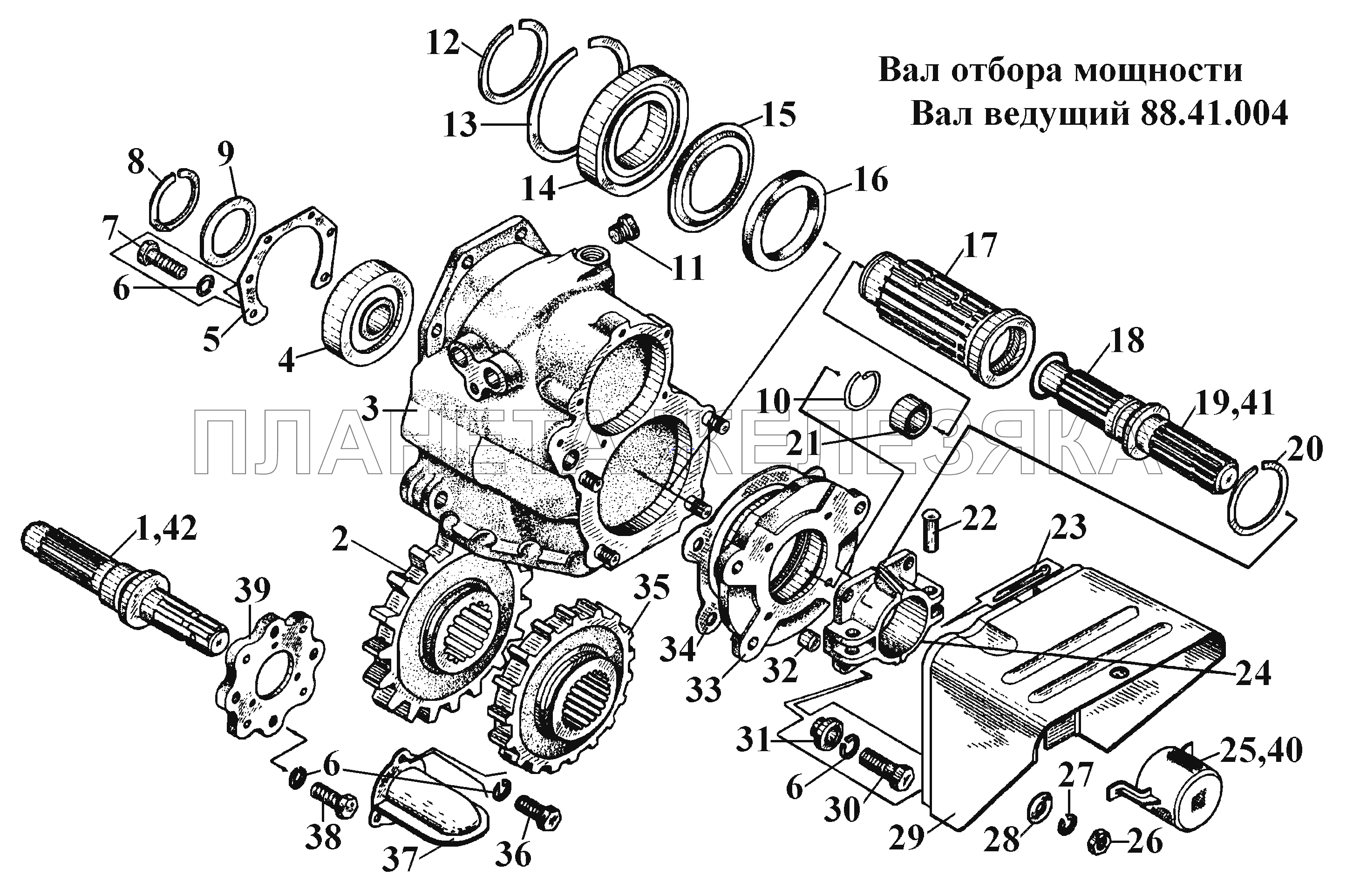

| ← Вал отбора мощности. Вал ведущий 88.41.004 (1) | Управление ВОМ 100.71.002-01 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 88.41.158 |
Хвостовик Подробнее |
|
|
| 2 | 88.41.152 |
Шестерня ведомая Подробнее |
|
|
| 3 | 88.41.020 |
Корпус Подробнее |
|
|
| 4 | 331 |
Подшипник Подробнее |
|
|
| 5 | 88.41.131 |
Крышка подшипника Подробнее |
|
|
| 6 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | M8-6gx16.88.35.016 |
Болт Подробнее |
|
|
| 8 | КУН55 |
Кольцо упорное наружное Подробнее |
|
|
| 9 | 77.41.217 |
Кольцо Подробнее |
|
|
| 10 | 77.41.337А |
Кольцо запорное ведущего вала Подробнее |
|
|
| 11 | кг1/8.20.029 |
Пробка Подробнее |
|
|
| 12 | КУН75 |
Кольцо упорное наружное Подробнее |
|
|
| 13 | КУВ130 |
Кольцо упорное внутреннее Подробнее |
|
|
| 14 | 2215КМ |
Подшипник Подробнее |
|
|
| 15 | 88.41.110 |
Шайба масло отражательная Подробнее |
|
|
| 16 | 1.1-85x110-4 |
Манжета Подробнее |
|
|
| 17 | 88.41.156 |
Вал ведомый Подробнее |
|
|
| 18 | 046-052-36-2-2 |
Кольцо Подробнее |
|
|
| 19 | 88.41.156 |
Вал ведомый Подробнее |
|
|
| 20 | КУВ62 |
Кольцо Подробнее |
|
|
| 21 | 88.41.133 |
Втулка центрирующая Подробнее |
|
|
| 22 | 642h12x50M.45x2.39….43Ц9хр |
Ось Подробнее |
|
|
| 23 | 4x22.016 |
Шплинт Подробнее |
|
|
| 24 | 88.41.029 |
Фланец Подробнее |
|
|
| 25 | 77.41.367 |
Колпак Подробнее |
|
|
| 26 | М12-7Н.6.016 |
Гайка Подробнее |
|
|
| 27 | 12Т.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 28 | 12.01.10кп.013 |
Шайба Подробнее |
|
|
| 29 | 88.41.026 |
Кожух защитный Подробнее |
|
|
| 30 | M8-6gx40.88.35.016 |
Болт Подробнее |
|
|
| 31 | 88.41.103 |
Втулка Подробнее |
|
|
| 32 | 88.41.145 |
Проставка Подробнее |
|
|
| 33 | 88.41.132 |
Стакан подшипника Подробнее |
|
|
| 34 | 88.41.138 |
Прокладка Подробнее |
|
|
| 35 | 88.41.154 |
Шестерня ведомая Подробнее |
|
|
| 36 | M8-6gx12.88.35.016 |
Болт Подробнее |
|
|
| 37 | 77.41.036 |
Колпак в сборе Подробнее |
|
|
| 38 | M8-6gx30.88.35.016 |
Болт Подробнее |
|
|
| 39 | 88.41.162 |
Фланец (ставится по заказу) Подробнее |
|
|
| 40 | 77.41.056 |
Колпак Подробнее |
|
|
| 41 | 88.41.157 |
Хвостовик Подробнее |
|
|
| 42 | 88.41.159 |
Хвостовик (ставится по заказу) Подробнее |
|
