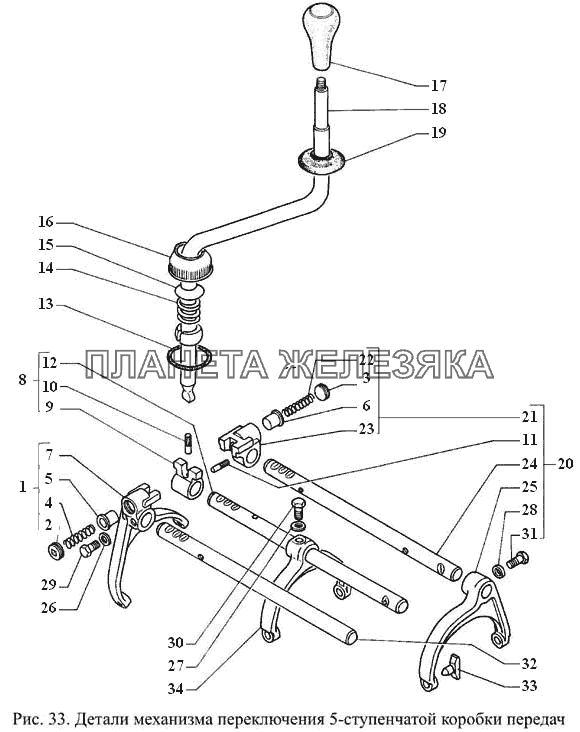

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3309-1702022 |
Вилка включения 4-й и 5-й передач Подробнее |
|
|
| 2 | 52-1702099 |
Стопор пружины Подробнее |
|
|
| 3 | 52-1702099 |
Стопор пружины Подробнее |
|
|
| 4 | 4301-1702100 |
Пружина предохранителя включения четвертой и пятой передач Подробнее |
|
|
| 5 | 52-1702097 |
Предохранитель включений первой и второй передач и заднего хода Подробнее |
|
|
| 6 | 52-1702097 |
Предохранитель включений первой и второй передач и заднего хода Подробнее |
|
|
 |
7 | 3309-1702027 |
Вилка включения 4 и 5 передач Подробнее |
|
| 8 | 3309-1702055 |
Шток переключения 2-й и 3-й передач с головкой Подробнее |
|
|
 |
9 | 3309-1702025 |
Головка штока переключения 2 и 3 передач Подробнее |
|
| 10 | 258948-П29 |
Штифт 5х25 ОСТ 37.001.116-97 Подробнее |
|
|
| 11 | 258948-П29 |
Штифт 5х25 ОСТ 37.001.116-97 Подробнее |
|
|
 |
12 | 3309-1702041 |
Шток переключения 2 и 3 передач Подробнее |
|
| 13 | 11-7207 |
Прокладка колпака Подробнее |
|
|
| 14 | 3309-1702122 |
Пружина рычага Подробнее |
|
|
| 15 | 3309-1702138 |
Седло пружины рычага Подробнее |
|
|
| 16 | 24-1702126 |
Колпак корпуса рычага Подробнее |
|
|
| 17 | 3309-1702159 |
Рукоятка рычага переключения передач Подробнее |
|
|
| 18 | 3309-1702120 |
Рычаг переключения передач Подробнее |
|
|
 |
19 | 3309-1702128 |
Уплотнитель рычага Подробнее |
|
 |
20 | 3309-1702023 |
Шток переключения 1-й передачи и заднего хода с головкой Подробнее |
|
| 21 | 3309-1702094 |
Головка переключения 1 передачи и заднего хода Подробнее |
|
|
| 22 | 4301-1702098 |
Пружина предохранителя включения первой передачи и заднего хода Подробнее |
|
|
| 23 | 3309-1702095 |
Головка штока переключения 1 передачи и заднего хода Подробнее |
|
|
| 24 | 3309-1702042 |
Шток переключения 1 передачи и заднего хода Подробнее |
|
|
 |
25 | 3309-1702026 |
Вилка включения 1 передачи и заднего хода Подробнее |
|
| 26 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 27 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 28 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 29 | 3309-1702019 |
Болт крепления вилок Подробнее |
|
|
| 30 | 3309-1702019 |
Болт крепления вилок Подробнее |
|
|
| 31 | 3309-1702019 |
Болт крепления вилок Подробнее |
|
|
| 32 | 3309-1702060 |
Шток переключения 4-й и 5-й передач Подробнее |
|
|
 |
33 | 3309-1702028 |
Сухарь вилок переключения передач Подробнее |
|
 |
34 | 3309-1702029 |
Вилка включения 2-й и 3-й передач Подробнее |
