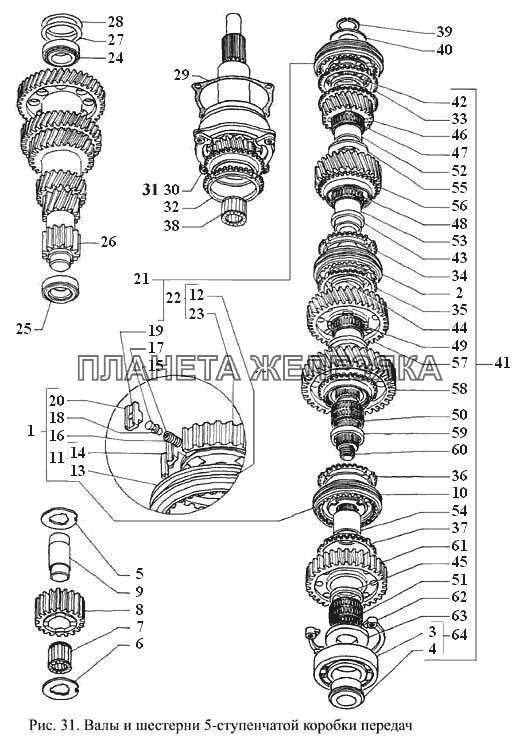

| ← Валы и шестерни 4-ступенчатой коробки передач | Детали механизма переключения 5-ступенчатой коробки передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 3309-1701123 |
Синхронизатор Подробнее |
|
|
|
2 | 3309-1701123 |
Синхронизатор Подробнее |
|
| 3 | 6-311АКУ |
Подшипник вторичного вала 6-311АКУ Подробнее |
|
|
| 4 | 3309-1701181 |
Втулка подшипника вторичного вала Подробнее |
|
|
| 5 | 4301-1701091 |
Шайба упорная шестерни заднего хода Подробнее |
|
|
| 6 | 4301-1701091 |
Шайба упорная шестерни заднего хода Подробнее |
|
|
 |
7 | 64706 |
Подшипник ГОСТ 520-89 Подробнее |
|
 |
8 | 3309-1701080 |
Шестерня промежуточная заднего хода Подробнее |
|
 |
9 | 3309-1701090 |
Ось шестерни заднего хода Подробнее |
|
|
|
10 | 3309-1701123 |
Синхронизатор Подробнее |
|
| 11 | 3309-1701124 |
Муфта синхронизатора 1,2,3 передач и заднего хода со ступице Подробнее |
|
|
| 12 | 3309-1701137 |
Муфта синхронизатора Подробнее |
|
|
| 13 | 3309-1701137 |
Муфта синхронизатора Подробнее |
|
|
| 14 | 3309-1701119 |
Ступица синхронизатора 2 и 3 передач Подробнее |
|
|
 |
15 | 3309-1701170 |
Пружина синхронизатора Подробнее |
|
|
|
16 | 3309-1701170 |
Пружина синхронизатора Подробнее |
|
 |
17 | 3309-1701199 |
Фиксатор синхронизатора Подробнее |
|
|
|
18 | 3309-1701199 |
Фиксатор синхронизатора Подробнее |
|
| 19 | 3309-1701171 |
Сухарик синхронизатора Подробнее |
|
|
| 20 | 3309-1701171 |
Сухарик синхронизатора Подробнее |
|
|
 |
21 | 3309-1701121 |
Синхронизатор 4 и 5 передач Подробнее |
|
 |
22 | 3309-1701122 |
Муфта синхронизатора 4 и 5 передач со ступицей Подробнее |
|
| 23 | 3309-1701131 |
Ступица синхронизатора 4 и 5 передач Подробнее |
|
|
| 24 | 7207А |
Подшипник 7207А ГОСТ 27365-87 Подробнее |
|
|
| 25 | 7207А |
Подшипник 7207А ГОСТ 27365-87 Подробнее |
|
|
 |
26 | 3309-1701050 |
Вал промежуточный коробки передач Подробнее |
|
| 27 | 3309-1701063 |
Прокладка регулировочная Подробнее |
|
|
 |
28 | 3309-1701062 |
Прокладка регулировочная Подробнее |
|
 |
29 | 3309-1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 30 | 3307-1701022 |
Вал первичный с крышкой Подробнее |
|
|
 |
31 | 3309-1701022 |
Вал первичный с крышкой Подробнее |
|
 |
32 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
|
|
33 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
|
|
34 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
|
|
35 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
|
|
36 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
|
|
37 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
 |
38 | 264706 |
Подшипник ГОСТ 520-89 Подробнее |
|
| 39 | 4598360-027 |
Кольцо В35 ГОСТ 13940-86 Подробнее |
|
|
| 40 | 3309-1701115 |
Шайба пружинная вторичного вала Подробнее |
|
|
| 41 | 3309-1701100 |
Вал вторичный коробки передач Подробнее |
|
|
 |
42 | 3309-1701103 |
Кольцо распорное Подробнее |
|
|
|
43 | 3309-1701103 |
Кольцо распорное Подробнее |
|
|
|
44 | 3309-1701103 |
Кольцо распорное Подробнее |
|
|
|
45 | 3309-1701103 |
Кольцо распорное Подробнее |
|
 |
46 | 3309-1701154 |
Шестерня 4 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
| 47 | 664910Е |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 48 | 664910Е |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 49 | 664910Е |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 50 | 664910Е |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 51 | 664910Е |
Подшипник ГОСТ 520-89 Подробнее |
|
|
 |
52 | 3309-1701155 |
Втулка шестерен вторичного вала Подробнее |
|
|
|
53 | 3309-1701155 |
Втулка шестерен вторичного вала Подробнее |
|
|
|
54 | 3309-1701155 |
Втулка шестерен вторичного вала Подробнее |
|
| 55 | 3309-1701104 |
Шайба шестерен вторичного вала Подробнее |
|
|
 |
56 | 3309-1701114 |
Шестерня 3 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
 |
57 | 3309-1701111 |
Шестерня 2 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
 |
58 | 3309-1701108 |
Шестерня 1 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
 |
59 | 3309-1701163 |
Кольцо распорное Подробнее |
|
| 60 | 3309-1701105 |
Вал вторичный Подробнее |
|
|
 |
61 | 3309-1701140 |
Шестерня заднего хода вторичного вала с кольцом синхронизатор Подробнее |
|
| 62 | 3309-1701183 |
Полукольцо подшипника вторичного вала Подробнее |
|
|
 |
63 | 3309-1701185 |
Шайба заднего подшипника вторичного вала Подробнее |
|
| 64 | 3309-1701180 |
Подшипник вторичного вала на втулке Подробнее |
|
