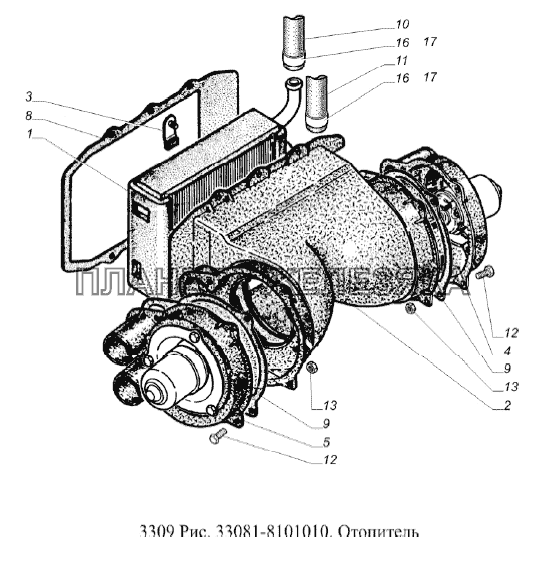

/181.gif "Отопитель ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3307-8101056 |
Радиатор отопителя с прокладками в сборе Подробнее |
|
|
| 2 | 3307-8101098 |
Кожух радиатора с крышками вентилятора Подробнее |
|
|
| 3 | 3307-8101121 |
Держатель радиатора с прокладкой в сборе Подробнее |
|
|
| 4 | 33081-8101330 |
Корпус вентилятора правый Подробнее |
|
|
| 5 | 33081-8101331 |
Корпус вентилятора левый Подробнее |
|
|
| 8 | 3307-8101114 |
Прокладка кожуха радиатора Подробнее |
|
|
| 9 | 4301-8101336 |
Прокладка корпуса вентилятора Подробнее |
|
|
| 10 | 3102-8101036 |
Шланг воздушной трубки Подробнее |
|
|
| 11 | 4301-8120030 |
Шланг тройника подводящий Подробнее |
|
|
 |
12 | 201422-П29 |
Болт М6-6gх25 ОСТ 37.001.123-96 Подробнее |
|
| 13 | 45 9953 1818 |
Гайка М6 Подробнее |
|
|
| 16 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
| 16 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
|
| 17 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
| 17 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
