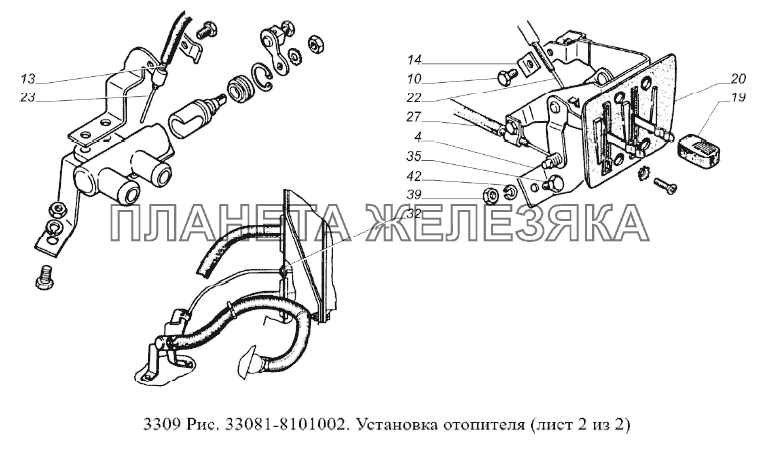

/180.1.gif "Установка отопителя ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 33081-8101010 |
Отопитель Подробнее |
|
|
| 2 | 4301-8102040 |
Патрубок правый Подробнее |
|
|
| 3 | 4301-8102041 |
Патрубок левый Подробнее |
|
|
| 4 | 4301-8109020 |
Привод вентиляции и отопления кабины в сборе Подробнее |
|
|
| 5 | 4301-8119020 |
Короб воздухозаборника в сборе Подробнее |
|
|
| 6 | 4301-8119105 |
Труба сливная нижняя с обоймой Подробнее |
|
|
| 8 | 3307-8103016 |
Распределитель Подробнее |
|
|
| 9 | 3307-8103092 |
Распределитель правый Подробнее |
|
|
| 10 | 290377-П29 |
Болт М5-6gх9 Подробнее |
|
|
| 11 | 290509-П29 |
Болт М6-6gх25 Подробнее |
|
|
| 12 | 292685-П2 |
Гайка М6 Подробнее |
|
|
| 13 | 51-1310216-Б |
Оболочка тяги крана Подробнее |
|
|
| 14 | 21-5304198 |
Зажим оболочки Подробнее |
|
|
| 15 | 24-5304248 |
Трубка защитная оболочки тяги заслонки воздухопритока Подробнее |
|
|
| 16 | 3307-8102060 |
Шланг патрубка Подробнее |
|
|
| 17 | 4301-8108063 |
Шланг патрубка Подробнее |
|
|
| 18 | 24-1109192-01 |
Шланг Подробнее |
|
|
| 19 | 4301-8109056 |
Ручка привода Подробнее |
|
|
| 20 | 4301-8109060-01 |
Облицовка привода Подробнее |
|
|
| 21 | 4301-8109096 |
Оболочка тяги заслонки воздухопритока Подробнее |
|
|
| 22 | 3302-8109104 |
Тяга заслонки воздухопритока правая Подробнее |
|
|
| 23 | 3307-8109106 |
Тяга крана отопителя Подробнее |
|
|
| 24 | 3302-8109098 |
Тяга заслонки отопителя Подробнее |
|
|
| 27 | 3307-8109300 |
Трубка защитная оболочки тяги крана Подробнее |
|
|
| 28 | 4301-8119114 |
Уплотнитель обоймы Подробнее |
|
|
| 29 | 4301-8120034 |
Шланг отопителя отводящий Подробнее |
|
|
| 30 | 4301-3724083 |
Уплотнитель Подробнее |
|
|
| 31 | 3307-8120296 |
Втулка уплотнительная Подробнее |
|
|
| 32 | 24-8406224-01 |
Втулка оболочки тяги привода замка капота Подробнее |
|
|
 |
35 | 201416-П29 |
Болт М6-6gх12 ОСТ 37.001.123-96 Подробнее |
|
 |
36 | 201424-П29 |
Болт М6-6gх30 ОСТ 37.001.123-96 Подробнее |
|
| 38 | 45 9622 1516 |
Винт 4х12 Подробнее |
|
|
| 39 | 250608-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 41 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 42 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 53 | 3307-8108063-10 |
Шланг патрубка Подробнее |
|
