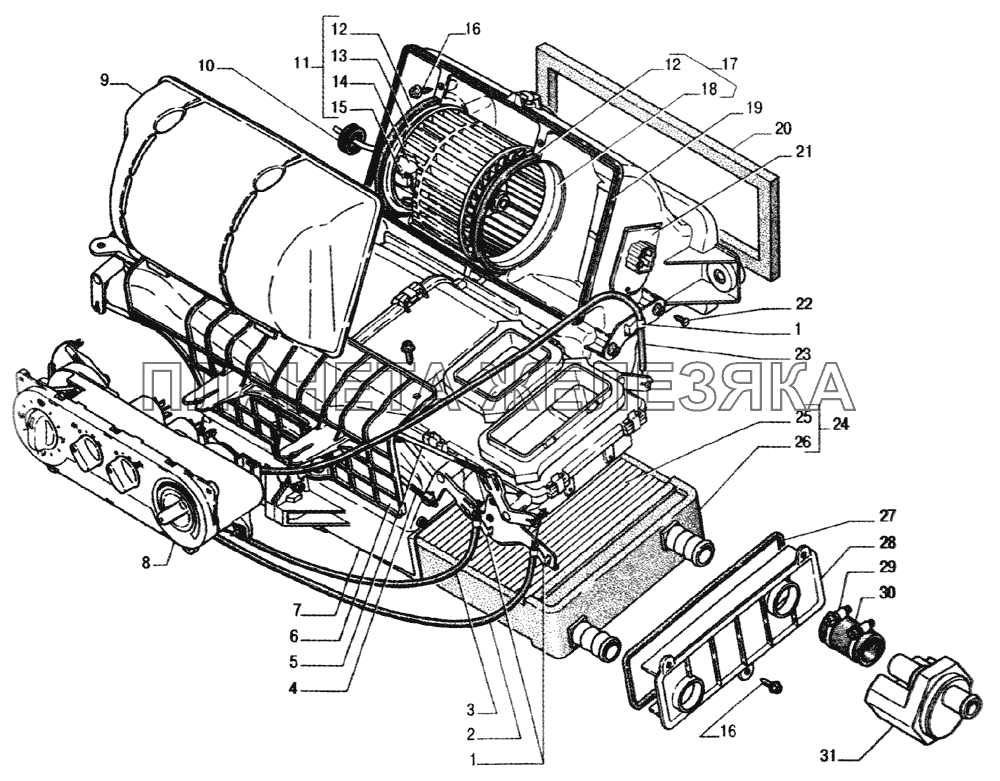

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 3302-8109198 |
Зажим оболочки Подробнее |
|
| 2 | КДБА.8109102 |
Тяга Подробнее |
|
|
| 2 | НПОС.8109102 |
Тяга Подробнее |
|
|
| 3 | КДБА.8109103 |
Тяга Подробнее |
|
|
| 3 | НПОС.8109103 |
Тяга Подробнее |
|
|
| 4 | 3310-8101790 |
Рейка заслонки вентилятора Подробнее |
|
|
| 5 | 3310-8101788 |
Рейка заслонки распределителя Подробнее |
|
|
| 6 | 3310-8109140 |
Кожух защитный Подробнее |
|
|
| 7 | 3310-8101200 |
Корпус отопителя Подробнее |
|
|
| 8 | 3310-8109021 |
Пульт управления отопительно-вентиляционной установкой (ОВУ) Подробнее |
|
|
| 8 | 3310.8109001-02 |
Пульт управления отопительно-вентиляционной установкой (ОВУ) Подробнее |
|
|
| 9 | 3310-8101418 |
Крышка вентилятора Подробнее |
|
|
| 10 | 12-3717035 |
Втулка уплотнительная Подробнее |
|
|
| 11 | 3310-8101178 |
Электродвигатель отопителя с фланцем Подробнее |
|
|
| 12 | 3310-8101184-01 |
Уплотнитель фланца Подробнее |
|
|
| 13 | 3310-8101182 |
Фланец вентилятора Подробнее |
|
|
 |
14 | 45.3730-10 |
Электродвигатель отопителя с вентилятором Подробнее |
|
| 15 | 3310-8101674 |
Скоба Подробнее |
|
|
| 16 | 3302-6840066 |
Винт Подробнее |
|
|
| 17 | 3310-8101394 |
Патрубок вентилятора Подробнее |
|
|
| 18 | 3310-8101396 |
Патрубок вентилятора Подробнее |
|
|
| 19 | 3310-8101421 |
Уплотнитель крышки вентилятора Подробнее |
|
|
| 20 | 3310-8101890-01 |
Уплотнитель отопителя передний Подробнее |
|
|
 |
21 | 171.3729 |
Резистор добавочный Подробнее |
|
| 22 | 240817-П29 |
Винт М4х10 ОСТ 37.001.188-81 Подробнее |
|
|
| 23 | КДБА.8109101 |
Тяга Подробнее |
|
|
| 23 | НПОС.8109101 |
Тяга Подробнее |
|
|
 |
24 | 3310-8101056 |
Радиатор отопителя с прокладкой Подробнее |
|
 |
25 | 3302-8101060-10 |
Радиатор отопителя Подробнее |
|
| 26 | 3310-8101157-01 |
Прокладка радиатора отопителя Подробнее |
|
|
| 27 | 3310-8101159 |
Уплотнитель крышки радиатора Подробнее |
|
|
| 28 | 3310-8101128 |
Крышка радиатора Подробнее |
|
|
| 29 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
| 29 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
|
 |
30 | 3310-8120034 |
Шланг Подробнее |
|
| 31 | КДБА.458121.001 |
Кран управления отопителем Подробнее |
|
|
 |
31 | РКНУ.8109030 |
Кран управления отопителем Подробнее |
