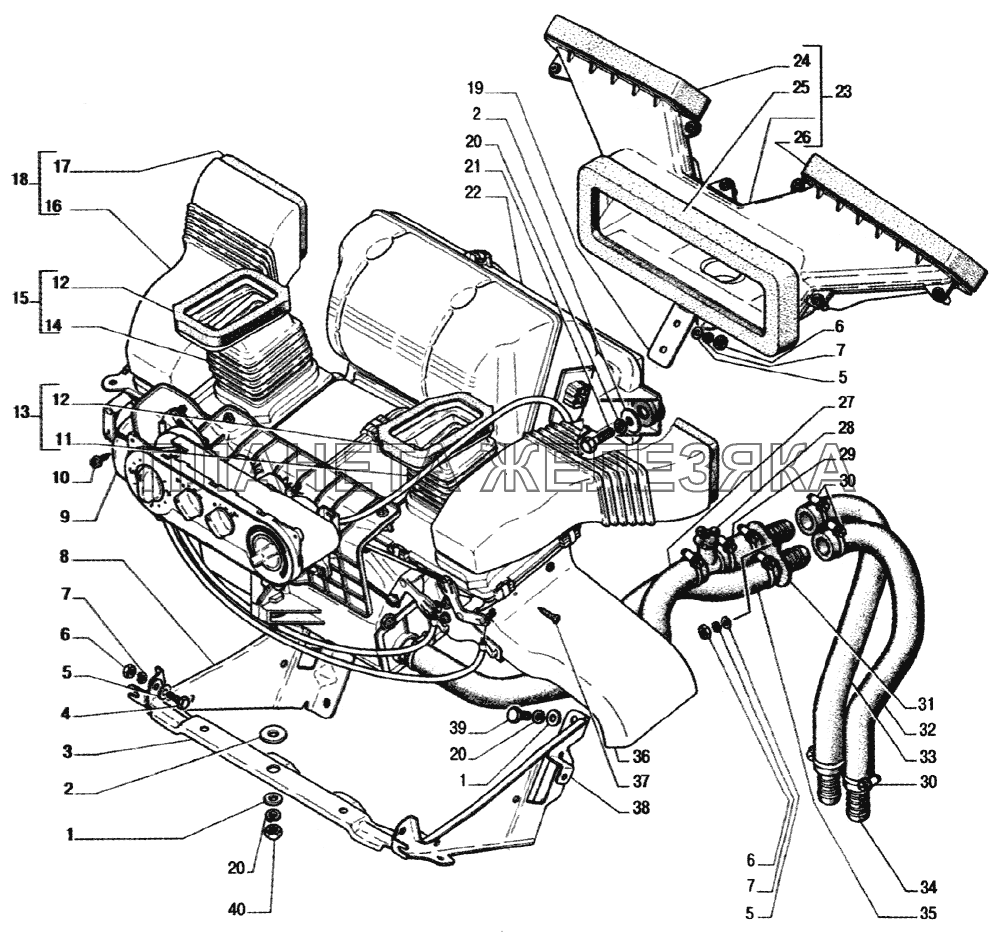

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
||
| 1 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 2 | 252038-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 3 | 3310-8101572 |
Поперечина Подробнее |
|
|
| 4 | 201418-П29 |
Болт М6-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 5 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 6 | 250608-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 7 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 8 | 3310-8101545 |
Кронштейн отопителя левый Подробнее |
|
|
| 9 | 3310-8103105 |
Воздуховод левый Подробнее |
|
|
| 10 | 3302-5325400 |
Винт самонарезающий для металла и пластмассы Подробнее |
|
|
| 11 | 3310-8104328 |
Воздуховод правый Подробнее |
|
|
| 12 | 3310-8104212-01 |
Уплотнитель воздуховода верхний Подробнее |
|
|
| 13 | 2310-8104182 |
Воздуховод правый Подробнее |
|
|
| 14 | 3310-8104329 |
Воздуховод левый Подробнее |
|
|
| 15 | 3310-8104183 |
Воздуховод левый Подробнее |
|
|
| 16 | 3310-8102054 |
Патрубок верхний правый Подробнее |
|
|
 |
16 | 3310-8102055 |
Патрубок верхний левый Подробнее |
|
| 17 | 3310-8102070-01 |
Уплотнитель патрубка Подробнее |
|
|
| 18 | 3310-8102040 |
Патрубок обогрева ветрового стекла правый Подробнее |
|
|
| 18 | 3310-8102041 |
Патрубок обогрева ветрового стекла левый Подробнее |
|
|
| 19 | 3316-8119130 |
Кронштейн воздухозаборника Подробнее |
|
|
| 20 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
 |
21 | 201460-П29 |
Болт М8-6gх30 ОСТ 37.001.123-96 Подробнее |
|
| 22 | 3310-8101010-10 |
Отопитель Подробнее |
|
|
 |
23 | 3310-8119020 |
Короб воздухозаборника Подробнее |
|
| 24 | 3302-8119134 |
Прокладка воздухозаборника правая Подробнее |
|
|
| 25 | 3302-8119132 |
Прокладка фланца воздухозаборника Подробнее |
|
|
| 26 | 3302-8119135 |
Прокладка воздухозаборника левая Подробнее |
|
|
| 27 | 33104-8120030 |
Шланг отводящий Подробнее |
|
|
 |
28 | 3310-8120380 |
Тройник выпускной Подробнее |
|
 |
29 | 3310-8120034 |
Шланг Подробнее |
|
| 30 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
 |
31 | 3310-8120170 |
Соединитель Подробнее |
|
| 32 | 3111-8120034 |
Шланг отопителя Подробнее |
|
|
| 33 | 33023-8120038 |
Шланг Подробнее |
|
|
| 34 | 3302-8120040 |
Штуцер Подробнее |
|
|
| 35 | 3110-8120034-10 |
Шланг отопителя подводящий Подробнее |
|
|
| 36 | 3310-8103104 |
Воздуховод правый Подробнее |
|
|
| 37 | 4596221516 |
Винт 4x12 Подробнее |
|
|
| 38 | 3310-8101544 |
Кронштейн отопителя правый Подробнее |
|
|
| 39 | 201454-П29 |
Болт М8-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 40 | 250610-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
