| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509018-Б |
Картер компрессора в сборе Подробнее |
|
||
| 200-3509122 |
Ниппель Подробнее |
|
||
| 200В-3506341 |
Пружина оттяжная Подробнее |
|
||
 |
201417-П29 |
Болт Подробнее |
||
 |
201420-П29 |
Болт М6х20 Подробнее |
||
 |
201422-П29 |
Болт Подробнее |
||
 |
201424-П29 |
Болт Подробнее |
||
| 210Д-3506343 |
Наконечник оттяжной пружины Подробнее |
|
||
| 210Д-3506382 |
Зажим соединительный головки в сборе Подробнее |
|
||
| 210Д-3506383 |
Планка опорная с прижимным хомутом в сборе Подробнее |
|
||
| 210Д-3506384 |
Планка соединительной головки опорная Подробнее |
|
||
| 210Д-3506385 |
Хомут соединительной головки прижима Подробнее |
|
||
| 210Д-3506386 |
Шпилька зажима с осью в сборе Подробнее |
|
||
| 210Д-3506387 |
Шпилька зажима Подробнее |
|
||
| 210Д-3506388 |
Ось шпильки Подробнее |
|
||
| 210Д-3506389-Д |
Барашек хомута соединительной головки Подробнее |
|
||
| 250508-П29 |
Гайка М6 Подробнее |
|
||
| 250508-П29 |
Гайка М6 Подробнее |
|
||
| 250512-П29 |
Гайка Подробнее |
|
||
 |
250640-П29 |
Гайка Подробнее |
||
 |
250659-П29 |
Гайка Подробнее |
||
| 252004-П2 |
Шайба Подробнее |
|
||
| 252037-П29 |
Шайба Подробнее |
|
||
| 252134-П2 |
Шайба Подробнее |
|
||
| 252156-П2 |
Шайба пружинная Подробнее |
|
||
 |
258024-П29 |
Шплинт Подробнее |
||
| 297575-П29 |
Шплинт Подробнее |
|
||
| 297580-П29 |
Пряжка хомутика Подробнее |
|
||
| 297582-П29 |
Лента стяжная Подробнее |
|
||
 |
314514-П29 |
Угольник конечный Подробнее |
||
| 314708-П29 |
Гайка соединительная Подробнее |
|
||
| 314802-П |
Муфта конусная Подробнее |
|
||
| 315202-П1 |
Скоба воздухопровода Подробнее |
|
||
| 315203-П1 |
Скоба воздухопровода Подробнее |
|
||
| 315406-П29 |
Кляммер Подробнее |
|
||
| 315406-П29 |
Кляммер Подробнее |
|
||
| 315407-П29 |
Кляммер воздухопровода Подробнее |
|
||
| 374180-П29 |
Гайка Подробнее |
|
||
| 379123-П29 |
Тройник воздухопровода Подробнее |
|
||
| 379225-П29 |
Гайка соединительная Подробнее |
|
||
| 379246-П29 |
Гайка соединительная Подробнее |
|
||
| 379247-П29 |
Гайка соединительная Подробнее |
|
||
| 379249-П29 |
Гайка Подробнее |
|
||
| 379272-П29 |
Муфта шланга Подробнее |
|
||
| 379275-П |
Муфта Подробнее |
|
||
| 379275-П2 |
Муфта Подробнее |
|
||
| 379276-П |
Муфта Подробнее |
|
||
| 379292-П1 |
Скоба воздухопровода двойная Подробнее |
|
||
| 379636-П29 |
Угольник Подробнее |
|
||
| 379700-П29 |
Гайка соединительная Подробнее |
|
||
| 401507-П29 |
Ниппель Подробнее |
|
||
| 401520-П29 |
Ниппель Подробнее |
|
||
| 401528-П29 |
Ниппель вторичный Подробнее |
|
||
| 401543-П29 |
Ниппель Подробнее |
|
||
| 401543-П29 |
Ниппель Подробнее |
|
||
| 500-1303160 |
Хомут Подробнее |
|
||
| 500-1303161 |
Хомутик Подробнее |
|
||
| 500-1303161 |
Хомутик Подробнее |
|
||
| 500-3506064-Б1 |
Шланг Подробнее |
|
||
| 500-3506087 |
Шланг к задним тормозам Подробнее |
|
||
| 500-3506092 |
Манжета шланга обжимная Подробнее |
|
||
| 500-3506095 |
Манжета обжимная Подробнее |
|
||
| 500-3506096-А |
Шланг к задней тормозной камере Подробнее |
|
||
| 500-3506097 |
Пружина Подробнее |
|
||
| 500-3506190-Б |
Воздухопровод к регулятору давления второй Подробнее |
|
||
| 500-3506191 |
Воздухопровод к регулятору давления первый Подробнее |
|
||
| 500-3506192 |
Воздухопровод к регулятору давления Подробнее |
|
||
| 500-3506197-В1 |
Воздухопровод компрессора нагнетательный со шлангом в сборе Подробнее |
|
||
| 500-3506208-Б |
Воздухопровод компрессора нагнетательный первый Подробнее |
|
||
| 500-3506284 |
Воздухопровод к передней правой тормозной камере Подробнее |
|
||
| 500-3506285 |
Воздухопровод от тормозного крана к левой передней тормозной камере Подробнее |
|
||
| 500-3506306 |
Воздухопровод от воздушного баллона к регулятору давления Подробнее |
|
||
| 500-3506331 |
Воздухопровод к соединительной головке второй Подробнее |
|
||
| 500А-3506230 |
Шланг гибкий между воздушными баллонами Подробнее |
|
||
| 500А-3506250 |
Воздухопровод к тройнику разбора воздуха Подробнее |
|
||
| 500А-3506294 |
Воздухопровод от тормозного крана к задним тормозам Подробнее |
|
||
| 500А-3506330 |
Воздухопровод к соединительной головке Подробнее |
|
||
| 503-8609438 |
Втулка Подробнее |
|
||
| 503А-3506243 |
Воздухопровод от воздушного баллона к тормозному крану в сборе Подробнее |
|
||
| 504-3506187 |
Воздухопровод между воздушными баллонами в сборе Подробнее |
|
||
| 504-3506230 |
Воздухопровод между воздушными баллонами Подробнее |
|
||
| 504-3506330 |
Воздухопровод к соединительной головке Подробнее |
|
||
| 504-3506381 |
Шланг полуприцепа гибкий Подробнее |
|
||
| 504-3506398 |
Пружина шланга Подробнее |
|
||
| 504-3506399 |
Зажим шланга полуприцепа Подробнее |
|
||
| 504-3606394 |
Пружина шланга защитная Подробнее |
|
||
| 504А-3506244 |
Воздухопровод от воздушного баллона к тормозному крану Подробнее |
|
||
| 504А-3506294 |
Воздухопровод от тормозного крана к задним тормозам Подробнее |
|
||
| 504А-3506306 |
Воздухопровод от воздушного баллона к регулятору давления Подробнее |
|
||
| 5247Б-3905081 |
Штифт прижимного хомута Подробнее |
|
||

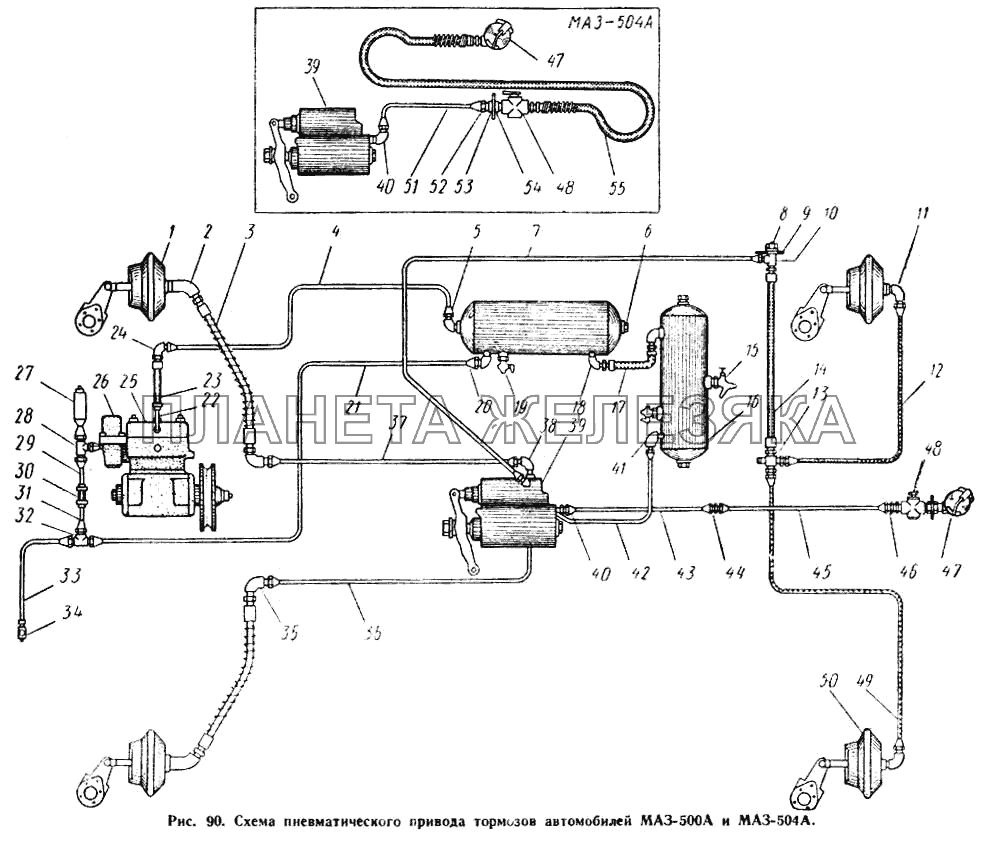

| 1 | 500-3519010 |
Камера тормозная передняя в сборе Подробнее |
|
|
| 2 | 379650-П29 |
Угольник конечный Подробнее |
|
|
| 3 | 500-3506060-Б2 |
Шланг Подробнее |
|
|
| 4 | 500-3506183 |
Воздухопровод от компрессора к воздушному баллону в сборе Подробнее |
|
|
| 5 | 379652-П29 |
Угольник воздухопровода Подробнее |
|
|
| 5 | 379652-П29 |
Угольник воздухопровода Подробнее |
|
|
| 6 | 262507-П29 |
Пробка Подробнее |
|
|
| 7 | 500А-3506289 |
Воздухопровод от тормозного крана к задним тормозам в сборе Подробнее |
|
|
| 7 | 504А-3506289 |
Воздухопровод от тормозного крана к задним тормозам в сборе Подробнее |
|
|
| 8 | 250512-П29 |
Гайка Подробнее |
|
|
| 9 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 10 | 379571-П29 |
Тройник шланга задних тормозов Подробнее |
|
|
 |
11 | 379053-П29 |
Угольник конечный Подробнее |
|
| 12 | 500-3506094-А |
Шланг Подробнее |
|
|
| 13 | 500-3506293-Б1 |
Тройник подвода воздуха к задним тормозам Подробнее |
|
|
| 14 | 500-3506085-А1 |
Шланг к задним тормозам в сборе Подробнее |
|
|
| 15 | 120-3506350-А1 |
Кран отбора воздуха в сборе Подробнее |
|
|
| 16 | 500-3513015 |
Баллон воздушный в сборе Подробнее |
|
|
| 17 | 500А-3506187 |
Шланг гибкий между воздушными баллонами в сборе Подробнее |
|
|
| 18 | 379741-П29 |
Угольник Подробнее |
|
|
| 19 | 201-1307063-А1 |
Кран спускной в сборе Подробнее |
|
|
| 20 | 379225-П29 |
Гайка соединительная Подробнее |
|
|
| 21 | 500-3506305 |
Воздухопровод от воздушного баллона к регулятору давления в сборе Подробнее |
|
|
| 21 | 504А-3606305 |
Воздухопровод от воздушного баллона к регулятору давления в сборе Подробнее |
|
|
| 22 | 500-3506199-В |
Трубка со шлангом Подробнее |
|
|
| 23 | 500-3506210-Б |
Шланг компрессора нагнетательный Подробнее |
|
|
| 24 | 379755-П29 |
Угольник проходной Подробнее |
|
|
| 25 | 500-3509015-Б1 |
Компрессор в сборе Подробнее |
|
|
| 26 | 500-3512010 |
Регулятор давления в сборе Подробнее |
|
|
 |
27 | 120-3513050 |
Клапан предохранительный в сборе Подробнее |
|
| 28 | 379107-П29 |
Тройник Подробнее |
|
|
| 29 | 500-3506189 |
Воздухопровод к регулятору давления первый в сборе Подробнее |
|
|
| 30 | 500-3506252 |
Шланг соединительный Подробнее |
|
|
| 31 | 500-3506190 |
Воздухопровод к регулятору давления второй Подробнее |
|
|
| 32 | 379586-П29 |
Тройник воздухопровода Подробнее |
|
|
| 33 | 500А-3506248 |
Воздухопровод к тройнику разбора воздуха в сборе Подробнее |
|
|
| 34 | 379736-П29 |
Угольник специальный Подробнее |
|
|
| 35 | 200-3506078-Б |
Ниппель угловой Подробнее |
|
|
| 36 | 500-3506283 |
Воздухопровод от тормозного крана к левой передней тормозной камере в сборе Подробнее |
|
|
| 37 | 500-3506282 |
Воздухопровод от тормозного крана к правой передней тормозной камере Подробнее |
|
|
| 38 | 379467-П29 |
Тройник к передней тормозной камере и стоп-сигналу Подробнее |
|
|
| 39 | 222-3514010 |
Кран тормозной в сборе Подробнее |
|
|
|
|
40 | 314514-П29 |
Угольник конечный Подробнее |
|
| 40 | 379659-П29 |
Угольник конечный Подробнее |
|
|
| 41 | 379549-П29 |
Тройник Подробнее |
|
|
| 42 | 500А-3506244 |
Воздухопровод от воздушного баллона к тормозному крану Подробнее |
|
|
| 42 | 504А-3506243 |
Воздухопровод от воздушного баллона к тормозному крану в сборе Подробнее |
|
|
| 43 | 500А-3506329 |
Воздухопровод к соединительной головке в сборе Подробнее |
|
|
| 44 | 379002-П29 |
Ниппель проходной Подробнее |
|
|
| 45 | 500-3506336 |
Воздухопровод к соединительной головке второй в сборе Подробнее |
|
|
| 46 | 314614-П29 |
Ниппель проходной Подробнее |
|
|
| 46 | 379498-П29 |
Ниппель шланга полуприцепа Подробнее |
|
|
| 47 | 200-3521010-В1 |
Головка соединительная в сборе Подробнее |
|
|
| 48 | 200-3520010-Т |
Кран разобщительный в сборе Подробнее |
|
|
| 49 | 500-3506094-А |
Шланг Подробнее |
|
|
| 50 | 500-3519110 |
Тормозная камера задняя в сборе Подробнее |
|
|
| 51 | 504-3506329 |
Воздухопровод к соединительной головке в сборе Подробнее |
|
|
| 52 | 314708-П29 |
Гайка соединительная Подробнее |
|
|
| 53 | 250661-П29 |
Гайка Подробнее |
|
|
| 54 | 200В-3520030-Б |
Ниппель разобщительного крана и соединительной головки Подробнее |
|
|
| 55 | 504А-3506380 |
Шланг полуприцепа гибкий в сборе Подробнее |
|
