| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509018-Б |
Картер компрессора в сборе Подробнее |
|
||
 |
201420-П29 |
Болт М6х20 Подробнее |
||
 |
201422-П29 |
Болт Подробнее |
||
 |
201424-П29 |
Болт Подробнее |
||
| 250508-П29 |
Гайка М6 Подробнее |
|
||
| 250508-П29 |
Гайка М6 Подробнее |
|
||
| 250512-П29 |
Гайка Подробнее |
|
||
 |
250515-П29 |
Гайка Подробнее |
||
 |
250640-П29 |
Гайка Подробнее |
||
 |
250659-П29 |
Гайка Подробнее |
||
| 250661-П29 |
Гайка Подробнее |
|
||
| 252004-П2 |
Шайба Подробнее |
|
||
| 252037-П29 |
Шайба Подробнее |
|
||
| 252134-П2 |
Шайба Подробнее |
|
||
| 252134-П2 |
Шайба Подробнее |
|
||
| 252137-П2 |
Шайба пружинная Подробнее |
|
||
| 252156-П2 |
Шайба пружинная Подробнее |
|
||
| 297575-П29 |
Шплинт Подробнее |
|
||
| 297580-П29 |
Пряжка хомутика Подробнее |
|
||
| 297582-П29 |
Лента стяжная Подробнее |
|
||
 |
314514-П29 |
Угольник конечный Подробнее |
||
| 314708-П29 |
Гайка соединительная Подробнее |
|
||
| 314802-П |
Муфта конусная Подробнее |
|
||
| 315203-П1 |
Скоба воздухопровода Подробнее |
|
||
| 315406-П29 |
Кляммер Подробнее |
|
||
| 315407-П29 |
Кляммер воздухопровода Подробнее |
|
||
| 315408-П29 |
Кляммер двойной Подробнее |
|
||
| 374180-П29 |
Гайка Подробнее |
|
||
| 379225-П29 |
Гайка соединительная Подробнее |
|
||
| 379246-П29 |
Гайка соединительная Подробнее |
|
||
| 379247-П29 |
Гайка соединительная Подробнее |
|
||
| 379275-П |
Муфта Подробнее |
|
||
| 379275-П2 |
Муфта Подробнее |
|
||
| 379276-П |
Муфта Подробнее |
|
||
| 379292-П1 |
Скоба воздухопровода двойная Подробнее |
|
||
| 379549-П29 |
Тройник Подробнее |
|
||
| 379700-П29 |
Гайка соединительная Подробнее |
|
||
| 401507-П29 |
Ниппель Подробнее |
|
||
| 401520-П29 |
Ниппель Подробнее |
|
||
| 401528-П29 |
Ниппель вторичный Подробнее |
|
||
| 401543-П29 |
Ниппель Подробнее |
|
||
| 500-1303160 |
Хомут Подробнее |
|
||
| 500-1303161 |
Хомутик Подробнее |
|
||
| 500-3506064-Б1 |
Шланг Подробнее |
|
||
| 500-3506087 |
Шланг к задним тормозам Подробнее |
|
||
| 500-3506092 |
Манжета шланга обжимная Подробнее |
|
||
| 500-3506095 |
Манжета обжимная Подробнее |
|
||
| 500-3506096-А |
Шланг к задней тормозной камере Подробнее |
|
||
| 500-3506097 |
Пружина Подробнее |
|
||
| 500-3506188 |
Воздухопровод к регулятору давления со шлангом в сборе Подробнее |
|
||
| 500-3506190-Б |
Воздухопровод к регулятору давления второй Подробнее |
|
||
| 500-3506191 |
Воздухопровод к регулятору давления первый Подробнее |
|
||
| 500-3506192 |
Воздухопровод к регулятору давления Подробнее |
|
||
| 500-3506205 |
Воздухопровод от компрессора к воздушному баллону Подробнее |
|
||
| 500-3506208-Б |
Воздухопровод компрессора нагнетательный первый Подробнее |
|
||
| 500А-3506250 |
Воздухопровод к тройнику разбора воздуха Подробнее |
|
||
| 500А-3506294 |
Воздухопровод от тормозного крана к задним тормозам Подробнее |
|
||
| 503-3506205 |
Воздухопровод от компрессора к воздушному баллону второй Подробнее |
|
||
| 503-3506230-Б |
Воздухопровод между воздушными баллонами Подробнее |
|
||
| 503-3506284 |
Воздухопровод к передней правой тормозной камере Подробнее |
|
||
| 503-3506285 |
Воздухопровод от тормозного крана к передней левой тормозной камере Подробнее |
|
||
| 503-3506306 |
Воздухопровод к тройнику регулятора давления Подробнее |
|
||
| 503А-3506179 |
Воздухопровод от компрессора к воздушному баллону первый Подробнее |
|
||
| 503А-3506244 |
Воздухопровод от воздушного баллона к тормозному крану Подробнее |
|
||
| 503А-3506294 |
Воздухопровод от тормозного крана к задним тормозам Подробнее |
|
||
| 503А-3506308 |
Воздухопровод к крану отбора воздуха Подробнее |
|
||

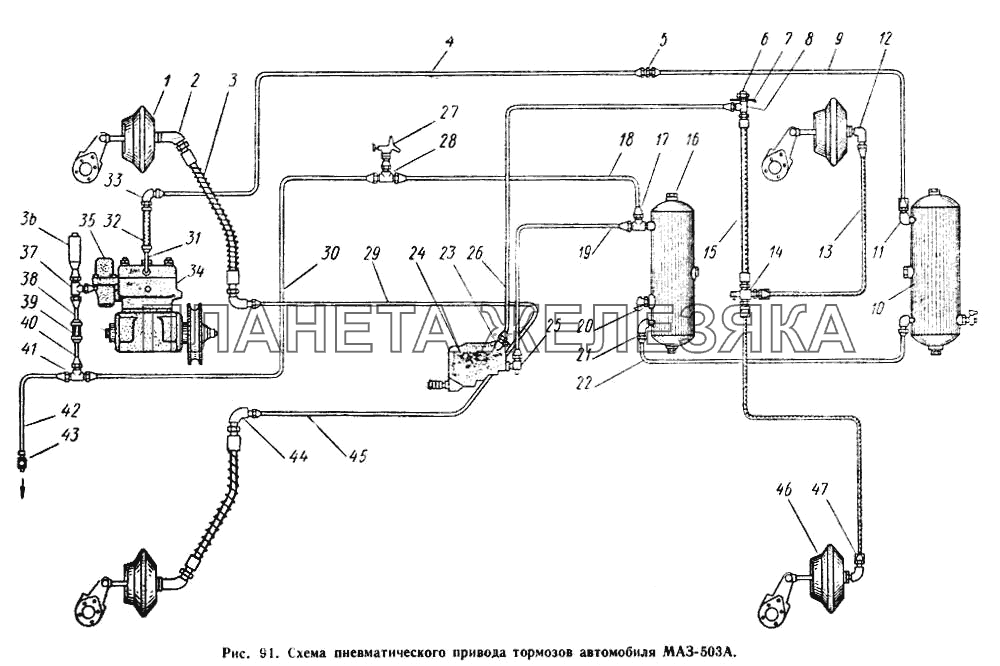

| 1 | 500-3519010 |
Камера тормозная передняя в сборе Подробнее |
|
|
| 2 | 379650-П29 |
Угольник конечный Подробнее |
|
|
| 3 | 500-3506060-Б2 |
Шланг Подробнее |
|
|
| 4 | 503А-3506178 |
Воздухопровод от компрессора к воздушному баллону первый в сборе Подробнее |
|
|
| 5 | 379501-П29 |
Ниппель Подробнее |
|
|
| 6 | 250512-П29 |
Гайка Подробнее |
|
|
| 7 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 7 | 500А-3506289 |
Воздухопровод от тормозного крана к задним тормозам в сборе Подробнее |
|
|
| 8 | 379571-П29 |
Тройник шланга задних тормозов Подробнее |
|
|
| 9 | 503-3506183 |
Воздухопровод от компрессора к воздушному баллону второй в сборе Подробнее |
|
|
| 10 | 500-3513015 |
Баллон воздушный в сборе Подробнее |
|
|
 |
11 | 379051-П29 |
Угольник конечный Подробнее |
|
 |
12 | 379053-П29 |
Угольник конечный Подробнее |
|
| 13 | 500-3506094-А |
Шланг Подробнее |
|
|
| 14 | 500-3506293-Б1 |
Тройник подвода воздуха к задним тормозам Подробнее |
|
|
| 15 | 500-3506085-А1 |
Шланг к задним тормозам в сборе Подробнее |
|
|
| 16 | 262507-П29 |
Пробка Подробнее |
|
|
| 17 | 379548-П29 |
Тройник воздухопровода Подробнее |
|
|
| 18 | 503А-3506307 |
Воздухопровод к крану отбора воздуха в сборе Подробнее |
|
|
| 19 | 503А-3506243 |
Воздухопровод от воздушного баллона к тормозному крану в сборе Подробнее |
|
|
| 20 | 201-1307063-А1 |
Кран спускной в сборе Подробнее |
|
|
| 21 | 379549-П29 |
Тройник Подробнее |
|
|
| 22 | 503-3506187-Б |
Воздухопровод между воздушными баллонами в сборе Подробнее |
|
|
| 23 | 379659-П29 |
Угольник конечный Подробнее |
|
|
 |
24 | 130Б-3514010 |
Кран тормозной в сборе Подробнее |
|
| 25 | 401410-П29 |
Тройник Подробнее |
|
|
| 26 | 503А-3506289 |
Воздухопровод от тормозного крана к задним тормозам в сборе Подробнее |
|
|
| 27 | 120-3506350-А1 |
Кран отбора воздуха в сборе Подробнее |
|
|
| 28 | 379547-П29 |
Тройник воздухопровода Подробнее |
|
|
| 29 | 503-3506282 |
Воздухопровод к передней тормозной камере в сборе Подробнее |
|
|
| 30 | 503-3506305 |
Воздухопровод к тройнику регулятора давления в сборе Подробнее |
|
|
| 31 | 500-3506199-В |
Трубка со шлангом Подробнее |
|
|
| 32 | 500-3506210-Б |
Шланг компрессора нагнетательный Подробнее |
|
|
| 33 | 379755-П29 |
Угольник проходной Подробнее |
|
|
| 34 | 500-3509015-Б1 |
Компрессор в сборе Подробнее |
|
|
| 35 | 500-3512010 |
Регулятор давления в сборе Подробнее |
|
|
 |
36 | 120-3513050 |
Клапан предохранительный в сборе Подробнее |
|
| 37 | 379107-П29 |
Тройник Подробнее |
|
|
| 38 | 500-3506189 |
Воздухопровод к регулятору давления первый в сборе Подробнее |
|
|
| 39 | 500-3506252 |
Шланг соединительный Подробнее |
|
|
| 40 | 500-3506190 |
Воздухопровод к регулятору давления второй Подробнее |
|
|
| 41 | 379586-П29 |
Тройник воздухопровода Подробнее |
|
|
| 42 | 500А-3506248 |
Воздухопровод к тройнику разбора воздуха в сборе Подробнее |
|
|
| 43 | 379612-П29 |
Тройник специальный Подробнее |
|
|
| 44 | 200-3506078-Б |
Ниппель угловой Подробнее |
|
|
| 45 | 503-3506283 |
Воздухопровод от тормозного крана к передней левой тормозной камере в сборе . . Подробнее |
|
|
| 46 | 500-3519110 |
Тормозная камера задняя в сборе Подробнее |
|
|
| 47 | 500-3506094-А |
Шланг Подробнее |
|
