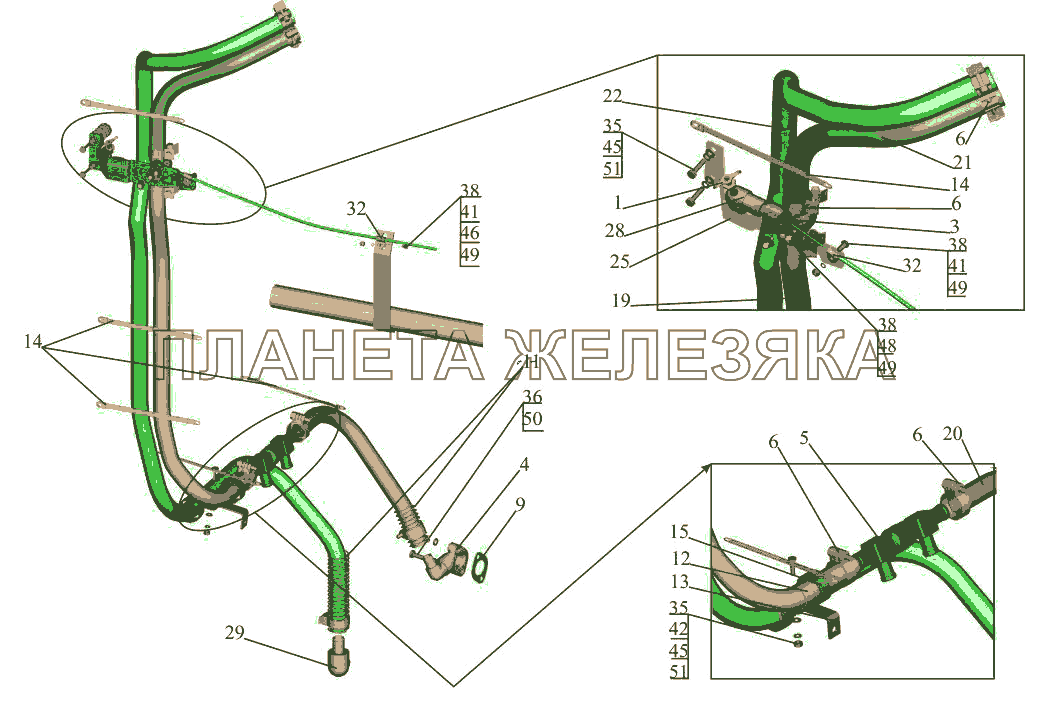

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 64229-1305010 |
Краник сливной Подробнее |
|
 |
3 | 6430-8101150-010 |
Кран управления отопителя Подробнее |
|
 |
4 | 6430-8101338 |
Фланец подводящий Подробнее |
|
| 5 | 437040-8101400 |
Клапан обратный Подробнее |
|
|
| 6 | 6430-8101476 |
Хомут Подробнее |
|
|
| 6 | TORRO25-40/9-C6-W2 |
Хомут Подробнее |
|
|
| 9 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
| 11 | 535А-3408046 |
Пружина Подробнее |
|
|
| 12 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 13 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 14 | 6430-3724624 |
Хомут Подробнее |
|
|
| 15 | 64221-3724633 |
Хомут Подробнее |
|
|
| 19 | 555035-8101037 |
Шланг Подробнее |
|
|
| 20 | 543208-8101037 |
Шланг (L=750мм, рукав 20x29-1,6) Подробнее |
|
|
| 21 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 22 | 544008-8101030 |
Шланг Подробнее |
|
|
| 25 | 5440-8101191 |
Кронштейн Подробнее |
|
|
| 28 | 543205-8101364 |
Угольник Подробнее |
|
|
| 28 | 544004-8101364 |
Угольник Подробнее |
|
|
| 29 | 6430-8101364 |
Угольник Подробнее |
|
|
| 32 | 6430-8406073 |
Прижим Подробнее |
|
|
| 35 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 36 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 38 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 41 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 42 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 45 | 252004 |
Шайба 6 Подробнее |
|
|
| 46 | 252036 |
Шайба 5 Подробнее |
|
|
| 49 | 252133 |
Шайба 5Т Подробнее |
|
|
| 50 | 252135 |
Шайба 8Т Подробнее |
|
|
| 51 | 252154 |
Шайба 6Л Подробнее |
|
