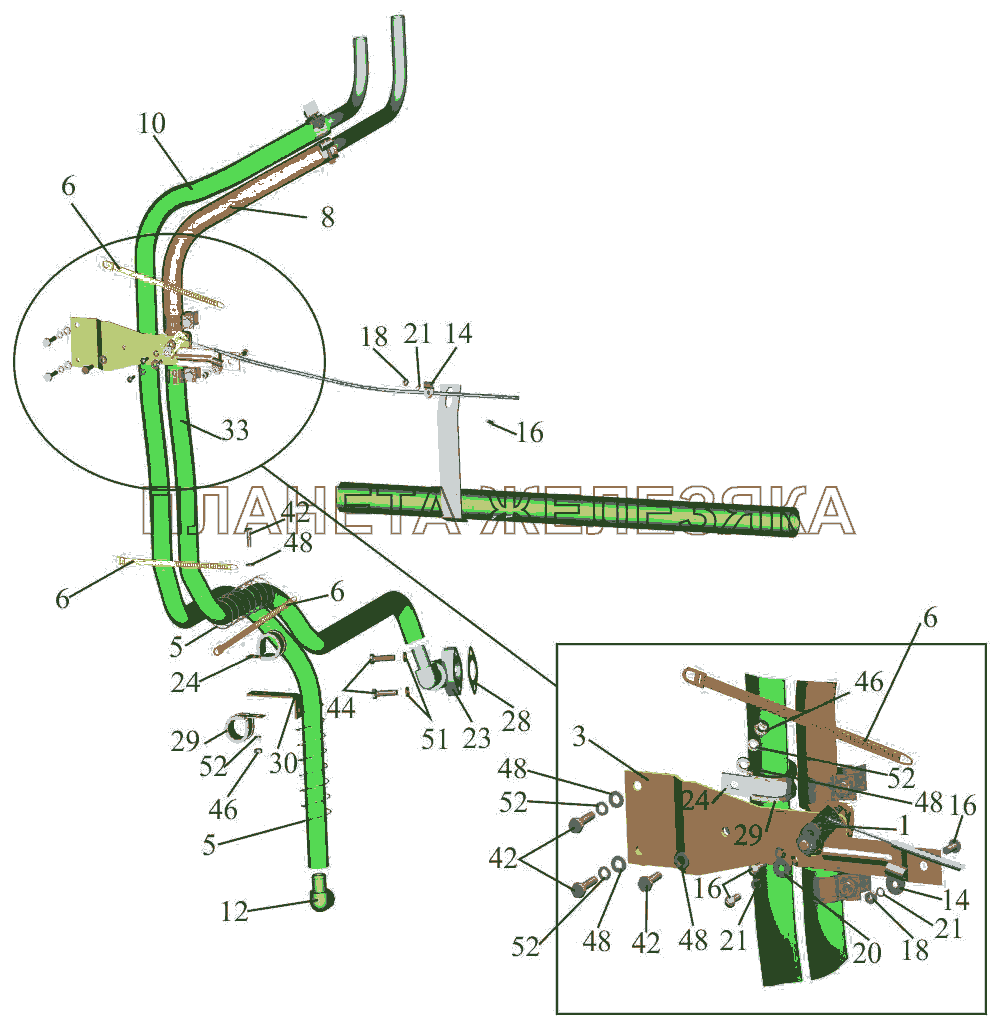

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64226-8101150 |
Кран управления отопителем Подробнее |
|
|
| 3 | 6430-8101190-020 |
Кронштейн Подробнее |
|
|
| 5 | 535А-3408046 |
Пружина Подробнее |
|
|
| 6 | 8320250 |
Кабельная стяжка Подробнее |
|
|
| 8 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 10 | 544008-8101030 |
Шланг Подробнее |
|
|
| 12 | 6430-8101364 |
Угольник Подробнее |
|
|
| 14 | 6430-8406073 |
Прижим Подробнее |
|
|
| 16 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 18 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 20 | 252036 |
Шайба 5 Подробнее |
|
|
| 21 | 252133 |
Шайба 5Т Подробнее |
|
|
 |
23 | 6430-8101338 |
Фланец подводящий Подробнее |
|
| 24 | 64221-3724633 |
Хомут Подробнее |
|
|
| 26 | 6430-8101476 |
Хомут Подробнее |
|
|
| 26 | TORRO25-40/9-C6-W2 |
Хомут Подробнее |
|
|
| 28 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
| 29 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 30 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 33 | 5551-8101036 |
Шланг Подробнее |
|
|
| 42 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 44 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 46 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 48 | 252004 |
Шайба 6 Подробнее |
|
|
| 51 | 252135 |
Шайба 8Т Подробнее |
|
|
| 52 | 252154 |
Шайба 6Л Подробнее |
|
